Glasfaser-SFP-Module verarbeiten Daten effizient





Der Konvertierungsprozess, über den niemand spricht



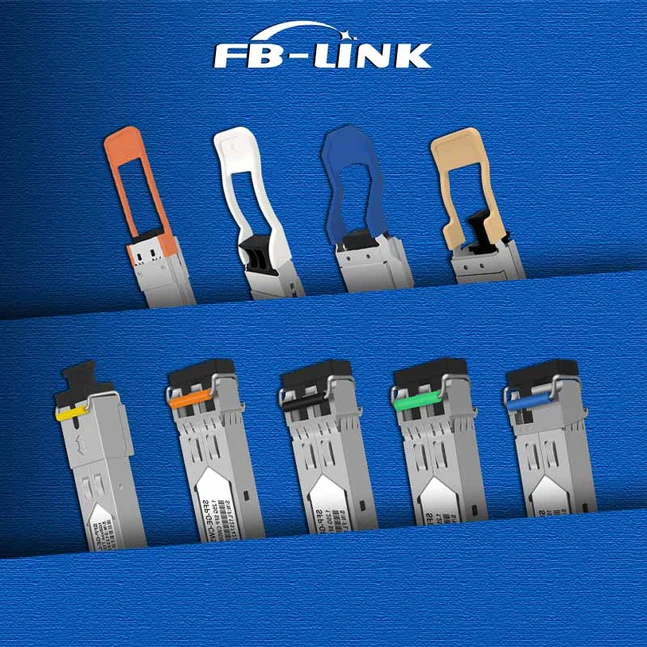

Folgendes passiert tatsächlich in diesem kleinen Metallgehäuse: Eine Laserdiode oder VCSEL feuert Photonen in eine Faser mit Wellenlängen, die typischerweise zwischen 850 nm und 1550 nm liegen. Der Fotodetektor am Empfangsende fängt diese Photonen ein und wandelt sie wieder in Elektronen um. Auf dem Papier ganz einfach.

Aber die Effizienzgewinne entstehen durch das, was nicht passiert. Im Gegensatz zur Kupferübertragung, bei der elektromagnetische Interferenzen die Signalintegrität über die Entfernung hinweg beeinträchtigen, stößt Licht, das durch Glasfasern wandert, auf minimalen Widerstand. Ein 1000BASE-LX-Modul überträgt Daten 10 Kilometer über Single-{5}Mode-Glasfaser ohne Repeater. Versuchen Sie das mit einem Cat6-Kabel.

Die VCSEL-Sender in Multimode-Modulen verbrauchen im Betrieb etwa 150-300 mW. Single-{3}Mode-Geräte mit DFB-Lasern verbrauchen mehr-manchmal 500 mW oder mehr – aber sie transportieren Signale über Campus-Netzwerke und U-Bahn-Verbindungen, wo Kupfer ohnehin nie eine Option war.





Die Auswahl der Wellenlänge ist wichtiger, als die Anbieter zugeben



Die meisten Netzwerkadministratoren greifen zu allemSFPder Händler auf Lager hat. Das funktioniert so lange, bis es nicht mehr funktioniert.

850-nm-Module werden mit Multimode-Glasfaser für Rack-zu-Rack-Verbindungen kombiniert. Die Wahl der Wellenlänge ist nicht willkürlich. -Kürzere Wellenlängen leiden unter der Modendispersion im größeren 50- oder 62,5-Mikron-Kern des Multimodes, aber 850 nm erreicht einen optimalen Punkt, an dem LED- und VCSEL-Quellen weiterhin kosteneffizient sind.- Sie sehen diese mit der Bezeichnung SX.

1310 nm liegt in einem Fenster mit geringer-Dispersion für Single-{2}Mode-Fasern. LX-Module, die diese Wellenlänge nutzen, erreichen 10 km, ohne dass jemand das Verbindungsbudget ins Schwitzen bringt. Einige Varianten mit erweiterter -Reichweite-EX- und ZX-Bezeichnungen-schieben 40 km oder 80 km bei 1550 nm, wobei die Faserdämpfung auf etwa 0,2 dB pro Kilometer sinkt.

Erwähnenswert sind hier die BiDi-Module. Bidirektionale Einzelfaser-SFPs senden bei einer Wellenlänge (z. B. 1310 nm) und empfangen bei einer anderen (1490 nm). Reduziert die Faseranzahl für Punkt-zu-Punkt-Verbindungen um die Hälfte. Offensichtliche Kosteneinsparungen, obwohl die Fehlerbehebung kompliziert wird, wenn Sie Module nicht einfach zwischen den Enden austauschen können.





Hot-Hot-Swap-Fähigkeit und warum sie tatsächlich nützlich ist



Ich habe beobachtet, wie Techniker ohne mit der Wimper zu zucken SFPs aus stromführenden Switches zogen. Das Hot{1}}pluggable Design bedeutet genau, dass-kein Stromausfall-erforderlich ist. Das EEPROM des Moduls identifiziert sich innerhalb von Millisekunden nach dem Einsetzen gegenüber dem Host-Gerät.

Dieses EEPROM enthält mehr als nur Identifikationsdaten. DOM-fähige Module (digitale optische Überwachung, manchmal auch DDM genannt) melden Echtzeit-Sendeleistung, Empfangsleistung, Temperatur, Laser-Vorstrom und Versorgungsspannung. Wenn um 3 Uhr morgens eine Verbindung zu flattern beginnt, sagen Ihnen diese Messwerte, ob das Problem an einem ausgefallenen Laser, einem verschmutzten Stecker oder jemandem liegt, der das Patchkabel hinter dem Rack zu stark gebogen hat.

Die typische TX-Leistung liegt bei Gigabit-Modulen zwischen -9,5 dBm und -3 dBm. Die Empfindlichkeit des Empfängers liegt bei etwa -20 dBm bis -24 dBm. Alles, was schwächer als dieser Schwellenwert ist, und der Fotodetektor kann Signal nicht zuverlässig vom Rauschen unterscheiden.



Der SFP+ Sprung auf 10 Gigabit



SFP+-Module beanspruchen den gleichen Platzbedarf wie ihre Gigabit-Vorgänger, verarbeiten aber Leitungsraten von 10 Gbit/s. Die mechanische Kompatibilität war beabsichtigt -gleicher Käfig, gleiche Führungsschienen-obwohl die elektrische Schnittstelle überarbeitet werden musste, um höhere Frequenzen zu ermöglichen.

Die Effizienzgeschichte wird hier interessant. Ein 10G-SR-Modul verbraucht möglicherweise 1 W, während es zehnmal so viele Daten bewegt wie ein 1G-SX-Modul, das 0,8 W verbraucht. Das ist keine lineare Leistungssteigerung für eine lineare Bandbreitensteigerung. Die Verbesserungen bei der Siliziumherstellung und Kodierungsänderungen (8b/10b wichen 64b/66b für eine bessere Leitungseffizienz) verstärken sich über Generationen hinweg.

Eine Besonderheit: Viele SFP+-Ports akzeptieren ältere SFP-Module mit reduzierter Geschwindigkeit. Der Switch erkennt das langsamere Modul und begrenzt die Rate-entsprechend. Praktisch für Migrationsszenarien, aber verwirrend, wenn jemand versehentlich die falsche Optik installiert und sich fragt, warum seine 10G-Verbindung mit 1G ausgehandelt wurde.





Die Anbietersperre bleibt-anstößig



Cisco, Juniper, HP und andere programmieren ihre Switches so, dass sie das Anbieter-ID-Byte des SFP überprüfen. Nicht erkannte Module leuchten möglicherweise nicht auf oder geben dauerhafte Warnungen in der Verwaltungskonsole aus.

Dritthersteller-umgehen dieses Problem, indem sie ihre EEPROMs so codieren, dass sie den OEM-Spezifikationen entsprechen. MSA-konforme SFPs von renommierten Anbietern funktionieren genauso wie Markengeräte und kosten nur einen Bruchteil des Preises. Dem Netzwerk ist es egal, ob die Photonen von einem 500-Dollar-OEM-Modul oder einem 80-Dollar-Äquivalent-von einem Drittanbieter- mit derselben Wellenlänge, denselben Leistungsstufen und demselben Anschluss stammen.

Einige Unternehmen schreiben aus Supportvertragsgründen ohnehin OEM-Optiken vor. Das ist eine Beschaffungsentscheidung, keine technische.



Nicht übereinstimmende Fasertypen verursachen Kopfschmerzen



Single-Mode-SFPs in Multimode-Glasfaser? Technisch möglich mit Mode-Conditioning-Patchkabeln bei Gigabit-Geschwindigkeiten. Der Adapter sendet Licht an einer versetzten Position aus, um eine begrenzte Anzahl von Modi anzuregen. IEEE 802.3z spezifiziert dies für 1000BASE-LX über ältere Multimode-Anlagen.

Die umgekehrte-Multimode-Optik über Single-Mode-Faser-funktioniert nicht. Der divergente Strahl des VCSEL koppelt schlecht in den 9-Mikron-Kern des Einzelmodus. Es kommt zu Verbindungsabbrüchen, CRC-Fehlern oder überhaupt keiner Verbindung.

Denken Sie daran: Multimode-Glasfaser erreicht bei 10G-SR auf OM4-Kabel eine maximale Länge von etwa 550 Metern. Längere Läufe erfordern eine Single-{5}Modus-Infrastruktur, unabhängig davon, was jemand budgetiert hat.





Temperatur- und Umweltfaktoren



Kommerzielle-SFPs funktionieren bei 0 Grad bis 70 Grad. Das deckt klimatisierte Rechenzentren und die meisten Innenräume problemlos ab.

Industrielle Einsätze-Umspannwerke, Produktionshallen, Außenschränke-erfordern erweiterte-Temperaturmodule, die für -40 Grad bis 85 Grad ausgelegt sind. Die internen Laser- und Treiberschaltkreise müssen gehärtet werden, um über diesen Bereich eine stabile Leistung aufrechtzuerhalten. Der Kostenaufschlag beträgt das Zwei- bis Dreifache gegenüber kommerziellen Äquivalenten.

Feuchtigkeit tötet SFPs selten direkt ab, aber Kondensation auf den Steckerhülsen richtet verheerende Schäden an. Durch die Verunreinigung wird das Licht an der Schnittstelle gestreut, wodurch die Einfügungsdämpfung ansteigt und möglicherweise die Verbindung unterbrochen wird. Halten Sie Ihre Anschlüsse verschlossen, wenn Sie sie nicht verwenden. Vor der Paarung reinigen. Grundlegende Hygiene, die den Menschen irgendwie entgeht.



CWDM und DWDM erweitern die Glasfaserkapazität



Grobes Wellenlängen-Multiplexing verteilt acht Kanäle auf 20-nm-Intervalle von 1270 nm bis 1610 nm. Jeder SFP sendet auf einer dedizierten Wellenlänge; Ein passiver Mux/Demux kombiniert sie auf einem Faserpaar. Achtfache Kapazität, ohne neue Kabel ziehen zu müssen.

Dichtes WDM bündelt die Kanäle näher bei -0,8 nm oder 0,4 nm Abstand- und stopft 40, 80 oder 96 Wellenlängen auf eine einzelne Faser. Die SFPs erfordern temperaturstabilisierte Laser (abgestimmt oder fest), die ihre erheblichen Kosten rechtfertigen. Metro- und Fernverkehrsunternehmen setzen DWDM in großem Umfang ein. Unternehmensnetzwerke bleiben im Allgemeinen bei CWDM, es sei denn, der Bandbreitenbedarf rechtfertigt die Investition.

Der Effizienzaspekt: ​​Multiplexing amortisiert die Infrastrukturkosten über mehrere Dienste hinweg. Ein Strang trägt, wofür früher acht erforderlich waren. Der Installationsaufwand erfolgt einmalig.



Was die Spezifikationen tatsächlich bedeuten



Das Verbindungsbudget entspricht der Senderleistung minus der Empfängerempfindlichkeit minus dem Gesamtverlust. Ein Modul mit -6 dBm TX- und -20 dBm RX-Empfindlichkeit bietet ein Budget von 14 dB. Subtrahieren Sie Steckerverluste (jeweils 0,3 dB), Spleißverluste (jeweils 0,1 dB) und Faserdämpfung (0,35 dB/km für 1310 nm Singlemode). Was übrig bleibt, ist Ihre Marge.

Führen Sie die Berechnung durch, bevor Sie Module bestellen. Eine 20-km-Verbindung erfordert eine Optik mit einer Reichweite von 20 km. Klingt offensichtlich. Die Leute vermasseln es immer noch.

Bei Gigabit-Geschwindigkeiten fällt der Dispersionsnachteil weniger ins Gewicht als bei 10G und höher. Die chromatische Dispersion und die Polarisationsmodendispersion häufen sich mit der Entfernung und verwischen das Signal schließlich unwiederbringlich. 10G- und 25G-Verbindungen mit großer-Reichweite erfordern manchmal eine Dispersions-verschobene Glasfaser oder eine elektronische Kompensation.



Die leise Effizienz ausgereifter Technologie



SFP-Module sorgen nicht mehr für Schlagzeilen. Die Technologie ist ausgereift. Diese Reife bedeutet jedoch vorhersehbare Leistung, stabile Preise, Second-Source-Verfügbarkeit und eine riesige installierte Basis, die die Kompatibilität zwischen Anbietern gewährleistet. Bei Effizienz geht es nicht immer um bahnbrechende Innovationen-manchmal geht es um Verfeinerung, Standardisierung und die langweilige Zuverlässigkeit von Komponenten, die einfach funktionieren.

Optische Transceiver werden sich weiter in Richtung höherer Geschwindigkeiten und geringerem Stromverbrauch weiterentwickeln. SFP28 verarbeitet 25G; QSFP-Varianten bewältigen 40G und 100G durch die Verbindung von vier Lanes. Die grundlegende Physik -Photonen, die Elektronen über Distanz schlagen- bleibt der Effizienzvorteil, der Glasfasern relevant hält, ungeachtet aller Behauptungen von Kupferbefürwortern über Cat8-Entwicklungen.

Netzwerke verarbeiten Daten effizient, wenn die physische Schicht ihre Arbeit unsichtbar erledigt. SFP-Module leisten genau das.
