Transceiver mit kleinem Formfaktor werden im Hinblick auf Effizienz hergestellt
Dec 22, 2025| Deroptischer TransceiverDie Industrie hat sich still und heimlich umgestaltet, um einem einzigen Gebot zu folgen: mit weniger mehr zu erreichen. Small Form Factor Pluggable (SFP)-Module-diese unscheinbaren Metallrechtecke, die in Netzwerk-Switches einrasten-repräsentieren jahrzehntelange technische Verfeinerung, die darauf abzielt, den Platzbedarf zu verkleinern und gleichzeitig den Durchsatz zu erhöhen. Die MSA-Spezifikationen, die diese Geräte regeln, stammen nicht von akademischen Gremien, sondern von konkurrierenden Herstellern, die etwas widerwillig erkannten, dass die Standardisierung die Märkte schneller erweitern würde, als es die proprietäre Bindung jemals könnte.
Über die Kalibrierungsphase spricht niemand
Um einen SFP-Transceiver herzustellen, der tatsächlich funktioniert, muss die Kalibrierung gleich beim ersten Mal richtig sein. Hier gibt es keine zweite Chance. -Wenn die Sender- und Empfängerabstimmung beim ersten Einschalten schiefgeht-, wird das Gerät verschrottet.
Das zu testende Gerät ist mit einer speziellen Platine verbunden, während Techniker-oder zunehmend automatisierte Systeme-Spannungsmessungen, Augendiagrammanalysen-und optische Leistungsmessungen durchführen. Dieses Augendiagramm? Es handelt sich im Wesentlichen um einen visuellen Fingerabdruck, der zeigt, ob der Transceiver bei hoher Geschwindigkeit sauber zwischen Einsen und Nullen unterscheiden kann. Hersteller sind besessen von etwas, das „Maskenspielraum“ genannt wird. Dabei handelt es sich um einen Ingenieur-, der angibt, wie viel Spielraum zwischen dem tatsächlichen Signal und dem minimal akzeptablen Signal vorhanden ist. Mehr Marge bedeutet weniger Rendite.

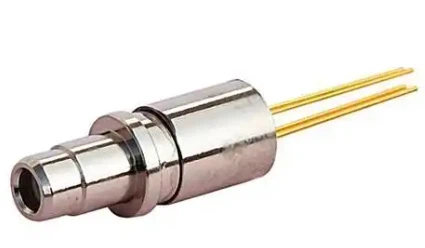

Interessant ist, dass die TOSA- und ROSA-Komponenten -die optischen Unterbaugruppen des Senders und Empfängers--getestet werden, bevor sie überhaupt installiert werden. Lieferanten versenden diese Teile vor-qualifiziert. Eine defekte Laserdiode, die nach der vollständigen Montage entdeckt wird, verschwendet die Zeit aller Beteiligten.
Die Strombudgets sind lächerlich geworden
Standard-SFP-Module ziehen irgendwo zwischen 0,8 und 1,5 Watt. Das klingt trivial, bis man achtundvierzig davon in einem einzigen Switch-Gehäuse unterbringt. Plötzlich sehen Sie 72 Watt nur von den Transceivern-, ohne den Verarbeitungsaufwand des Switches selbst, die Kühlventilatoren und die Ineffizienz der Stromversorgung zu berücksichtigen.
Die 10G-Varianten laufen heißer. SFP+-Module verbrauchen normalerweise jeweils 1 bis 2 Watt, und 10GBASE-T-Kupfermodule waren früher berüchtigte Stromfresser und erreichten manchmal 5 bis 8 Watt pro Port. Jüngste Chip-Fortschritte haben diesen Wert für die besseren Implementierungen auf 1–3 Watt gesenkt, aber die thermische Geschichte hat sich nicht geändert: Dichte Einsätze erfordern immer noch eine aktive Kühlung oder eine sorgfältig entwickelte Belüftung.
Damit machen die Hersteller keine Werbung: Der Laser selbst ist für etwa 60 % des Stromverbrauchs des Moduls verantwortlich. Einige Anbieter haben damit experimentiert, den Laser während Leerlaufzeiten in den Ruhezustand zu versetzen und ihn dann in weniger als 100 Millisekunden wieder zu aktivieren, wenn der Verkehr wieder aufgenommen wird. Clever, aber es erhöht die Komplexität der Firmware und kann bestimmte Netzwerküberwachungstools verwirren.
Im Inneren der Metallhülle
Öffnen Sie einen SFP (wird nicht empfohlen, es sei denn, Sie verwenden ihn nicht mehr) und Sie werden eine überraschend überfüllte Leiterplatte vorfinden. Auf der Sendeseite befinden sich die TOSA-Laserdiode, eine Monitorfotodiode zur Rückkopplungssteuerung und manchmal ein optischer Isolator, um zu verhindern, dass reflektiertes Licht den Laser destabilisiert. Auf der Empfangsseite befindet sich der ROSA, der entweder um eine PIN-Fotodiode für kürzere Reichweiten oder eine Avalanche-Fotodiode (APD) für Verbindungen herum aufgebaut ist, die zusätzliche 6–10 dB Empfindlichkeit benötigen.
Der Transimpedanzverstärker (TIA) verdient Erwähnung, weil er eine schwere Arbeit leistet, die selten anerkannt wird. Eingehende Photonen erzeugen erbärmlich kleine Ströme in der Fotodiode-die TIA wandelt diese in nutzbare Spannungspegel um. Ohne sie wäre das elektrische Signal für die Weiterverarbeitung zu schwach.
Bidirektionale Module-BiDi-SFPs-fügen einen WDM-Filter hinzu, um Sende- und Empfangswellenlängen auf einem einzelnen Glasfaserstrang zu multiplexen. Die Technik hier ist kniffliger, als es sich anhört. Sie fordern von einer Komponente die perfekte Trennung von 1310 nm und 1550 nm ohne Übersprechen und gleichzeitig die Unterbringung aller Komponenten im gleichen Formfaktor.
Ein Test, der Sie langweilen würde (ist aber wichtig)
Bei Alterungstests werden Transceiver über einen längeren Zeitraum bei erhöhten Temperaturen betrieben, um Kindersterblichkeitsfehler aufzudecken. Die Theorie ist einfach: Schwache Lötstellen, Randkomponenten und grenzwertige Laserdioden versagen unter Belastung, bevor sie den Kunden erreichen. Hochwertige-Qualitätshersteller unterziehen jedes Gerät dieser Anforderung. Unter-Produzenten ... nun, sie tun, was der Preis zulässt.
Als nächstes folgt der Switch-Test,{0}bei dem die Transceiver an tatsächliche Netzwerkgeräte angeschlossen und die Funktionalität in der Praxis überprüft werden.{1}} Die optischen Leistungspegel werden überprüft, der Verbindungsaufbau bestätigt und etwaige Kompatibilitätsprobleme mit der spezifischen Switch-Firmware werden dokumentiert. Oder nicht dokumentiert, je nach Qualitätskultur des Herstellers.
Wellenlängengenauigkeit ist wichtiger als Sie denken. Ein 1310-nm-Transceiver, dessen Laser tatsächlich bei 1340 nm seinen Höhepunkt erreicht, funktioniert isoliert gut, kann jedoch in CWDM-Multiplexsystemen, in denen die Wellenlängenkanäle eng beieinander liegen, Probleme verursachen. Spektrumanalysatoren erkennen diese Abweichungen.
Das thermische Problem, das nicht verschwindet
Gestapelte Käfige-diese 1x4- oder 2x6-Anordnungen von SFP-Ports-erzeugen Albträume beim Wärmemanagement. Der Luftstrom erreicht die äußeren Anschlüsse problemlos. Innere Ports kochen.
Einige Käfigdesigns verfügen jetzt über Seitenwandperforationen und Belüftungslöcher in den Riegelplatten. Diese scheinbar geringfügigen Änderungen können die Innentemperatur um 15–20 Grad Celsius senken. Der Unterschied zwischen einem Transceiver, der bei 68 Grad läuft, und einem, der 85 Grad erreicht, ist der Unterschied zwischen der Erfüllung der Spezifikationen und der Überschreitung der absoluten Maximalwerte.
EMI ist die andere Hälfte dieses Puzzles. Hoch-Frequenzsignale-10 GHz und mehr dringen aus nicht ordnungsgemäß abgeschirmten Modulen aus und können benachbarte Ports beeinträchtigen oder vollständig stören. Dichtungshalteplatten und sekundäre Abschirmelemente in Verriegelungsbaugruppen lösen dieses Problem, verursachen jedoch zusätzliche Kosten, die sich irgendwo bemerkbar machen.
Warum MSA-Konformität nicht optional ist
Das Multi-Source-Agreement-Framework existiert, weil Netzwerkadministratoren in der Lage sein sollten, einen Finisar-Transceiver gegen einen Cisco-Transceiver auszutauschen, ohne etwas neu konfigurieren zu müssen. In der Praxis stört manchmal herstellergebundene Firmware, aber die physischen und elektrischen Spezifikationen bleiben herstellerübergreifend standardisiert.
Diese Standardisierung ermöglichte das explosionsartige Wachstum der Märkte für Transceiver von Drittanbietern-. Ob das gut (wettbewerbsfähige Preise) oder problematisch (Qualitätsunterschiede) ist, hängt davon ab, wen Sie fragen und was sie verkaufen.
Die Effizienzgleichung
Die moderne SFP-Fertigung spiegelt eine Konvergenz von Einschränkungen wider: Anforderungen an die Portdichte von Hyperscale-Rechenzentren, durch Nachhaltigkeitsinitiativen vorgeschriebene Strombudgets, durch die vorhandene Kühlinfrastruktur definierte thermische Hüllkurven und ein Kostendruck, der nie nachlässt.
Die in 10G- und schnelleren Standards verwendete 64b/66b-Kodierung stellt eine Art Effizienzgewinn dar: -mehr Nutzlast pro Baud im Vergleich zum älteren 8b/10b-Schema. Die PAM4-Modulation in 100G-SFP-DD-Modulen stellt eine weitere Möglichkeit dar, bei der zwei Bits pro Symbol vollgestopft werden, um den Durchsatz zu verdoppeln, ohne die Leitungsraten zu verdoppeln.
Aber die vielleicht am meisten unterschätzte Effizienzsteigerung ist einfach die Zuverlässigkeit, die sich aus ausgereiften Herstellungsprozessen ergibt. Ein Transceiver, der nach drei Jahren ausfällt, kostet mehr -Fehlerbehebungszeit, Ersatzlogistik und Netzwerkausfallzeit- als einer, der im Vorfeld 20 % mehr kostet, aber ein Jahrzehnt lang läuft.
Die Fabriken, die diese Module herstellen, haben Tausende von Prozessverfeinerungen durchlaufen. Linsenreinigungsprotokolle, die verhindern, dass Mikrokontaminationen die Laserkopplung beeinträchtigen. Löt-Reflow-Profile, die für die Reduzierung thermischer Spannungen optimiert sind. Automatisierte optische Ausrichtung, die eine Präzision im Mikrometerbereich erreicht. Nichts davon ist glamourös. All dies trägt dazu bei, dass Transceiver ordnungsgemäß funktionieren, wenn Sie sie anschließen, und weiterarbeiten, wenn Sie vergessen haben, dass sie vorhanden sind.
Was letztlich genau das ist, was Effizienz in diesem Zusammenhang bedeutet: unsichtbare Zuverlässigkeit im großen Maßstab.
