Transceiver arbeiten in Netzwerksystemen



Also habe ich letzte Woche mit einem Kollegen über Netzwerkinfrastruktur gesprochen und er hat mich etwas gefragt, das zunächst einfach schien: „Wie genau?“Transceiver"Und ganz ehrlich? Es hat mir klar gemacht, dass die meisten Leute nicht wirklich ein vollständiges Bild davon bekommen, was hinter diesen blinkenden Lichtern passiert, obwohl wir uns jeden Tag mit diesen Dingen befassen.

Lassen Sie mich kurz zurückblicken.

Wissen Sie, wie Ihr Netzwerk einfach... funktioniert? Daten gehen ein, Daten kommen heraus, alles läuft reibungslos (naja, meistens). Dafür gibt es aber ein ganzes Hardware-Ökosystem, und der Transceiver ist das Herzstück davon. Sicher nicht die auffälligste Komponente, aber versuchen Sie, ein modernes Netzwerk ohne sie zu betreiben. Viel Glück damit.





Die wahre Geschichte hinter der Netzwerkkommunikation



Hier ist die SacheTransceiver– Sie erledigen zwei Aufgaben gleichzeitig, was einfach klingt, bis man über die eigentliche Mechanik nachdenkt. An einem Ende haben Sie elektrische Signale von Ihren Netzwerkgeräten. Am anderen Ende? Lichtimpulse rasen mit Geschwindigkeiten durch Glasfaserkabel, die mich ehrlich gesagt immer noch umhauen, wenn ich innehalte und darüber nachdenke.

Der Konvertierungsprozess ist nicht nur das Umlegen eines Schalters. Es ähnelt eher einer Übersetzungsarbeit, nur dass man statt Sprachen zwischen völlig unterschiedlichen Energieformen konvertiert. Und es muss schnell gehen – wir reden hier von Nanosekunden –, denn jede Verzögerung vervielfacht sich im gesamten Netzwerk.

Ich erinnere mich an die Modernisierung unseres Rechenzentrums im letzten Jahr. Einer der Techniker erklärte gerade, warum wir einige ältere Module ersetzen mussten, und holte etwas heraus, das wie ein etwas übergroßes USB-Laufwerk aussah. Das war einSFP-Transceiver. Kleiner Form-faktor, steckbar, falls Sie technische Details dazu benötigen. Winziges Ding, aber es verarbeitete Gigabit-Verbindungen, als wäre es nichts.



Geschwindigkeit ist wichtiger als Sie denken



Wenn Sie nun ernsthaft auf Bandbreite drängen – und ich meine 10 Gigabit oder mehr –, suchen Sie wahrscheinlich nach einemSFP+-Transceiverstattdessen. Das Plus ist nicht nur Marketing-Fluch. Es handelt sich um eine erweiterte Version, die deutlich höhere Datenraten verarbeitet, was von entscheidender Bedeutung ist, wenn Sie es mit Anwendungen zu tun haben, die keine Engpässe tolerieren.

Interessant ist, wie die Branche diese Formfaktoren standardisiert hat. Man kann (meistens) Module verschiedener Hersteller austauschen, was nicht immer der Fall war. Ich habe ältere Systeme gesehen, bei denen man an proprietäre Hardware gebunden war und der Austausch einer ausgefallenen Komponente bedeutete, auf bestimmte Herstellerteile warten zu müssen. Kein Spaß bei einem Ausfall um 2 Uhr morgens.



Der steckbare Vorteil



Dersteckbarer TransceiverDas Konzept hat das Netzwerkdesign auf eine Weise verändert, die nicht sofort offensichtlich ist. Bevor Hot-Swap-fähige Module zum Standard wurden, erforderte die Änderung der Netzwerkkapazität den Austausch ganzer Switch-Karten oder sogar ganzer Gehäuse. Teuer, zeitaufwändig und riskant.

Heutzutage? Ziehen Sie das alte Modul heraus und klicken Sie ein neues ein. Keine Ausfallzeiten, keine massiven Investitionsausgaben. Dadurch sind Netzwerke wesentlich flexibler geworden, was sehr wichtig ist, wenn sich Geschäftsanforderungen schneller ändern als die Hardware-Aktualisierungszyklen.

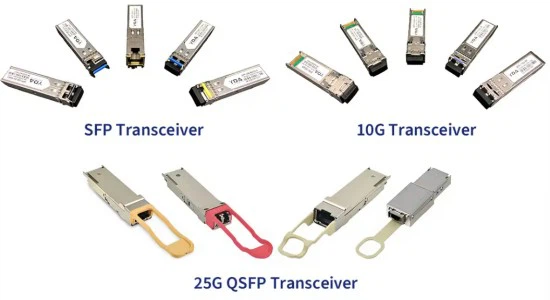

Aber hier ist etwas, das die Leute stutzig macht: Nicht alle steckbaren Formate sind gleich. Sie haben SFP, SFP+, QSFP, QSFP28 ... die Liste geht weiter. Jedes erfüllt unterschiedliche Bedürfnisse, und die Verwechslung kann von „Es funktioniert einfach nicht“ bis zu „Sie könnten etwas Teures beschädigen“ reichen. Überprüfen Sie vor der Bestellung stets die Kompatibilität.



In der Magic Box



Einoptisches Modulenthält mehr Komplexität, als man von etwas so Kompaktem erwarten würde. Es gibt einen Laser oder eine LED zum Senden, Fotodioden zum Empfangen, Treiberschaltungen, Diagnoseüberwachung ... es handelt sich im Wesentlichen um ein vollständiges Kommunikationssystem, das in einem Formfaktor miniaturisiert ist, der in Ihre Handfläche passt.

Allein die Diagnosefähigkeiten sind ziemlich beeindruckend. Moderne Module melden Temperatur, Spannung, Sendeleistung, Empfangsleistung und Laser-Vorspannungsstrom in Echtzeit. Das bedeutet, dass Sie Probleme oft erkennen können, bevor sie zu tatsächlichen Ausfällen führen – vorausgesetzt, Sie überwachen diese Daten, was viele Unternehmen nicht tun.

Wir hatten letzten Monat eine Situation, in der die Empfangsleistung auf mehreren Verbindungen abbrach. Anfänglich reichte das nicht aus, um einen Alarm auszulösen, aber der Trend war in der Diagnose deutlich zu erkennen. Es stellte sich heraus, dass die Endflächen der Fasern verunreinigt waren. Ich habe es schon früh bemerkt, weil sich jemand tatsächlich die Transceiver-Metriken angesehen hat. Hat uns vor mehreren Stromkreisausfällen bewahrt.



Damit es in der Praxis funktioniert



Die Theorie ist eine Sache. Bei der Bereitstellung wird es chaotisch. Das Kabelmanagement ist wichtiger, als man denkt – Sie können perfekte Transceiver und hervorragende Schalter haben, aber wenn Ihre Glasfaser zu stark gebogen ist oder Spannung auf das Modul ausgeübt wird, treten Leistungsprobleme auf, die rätselhaft erscheinen, bis Sie sie auf die physische Installation zurückführen.

Entfernungsbeschränkungen sind ein weiteres Problem. Jeder Transceiver ist für eine bestimmte Reichweite ausgelegt – etwa 300 Meter für Multimode, 10 Kilometer für bestimmte Singlemode-Varianten und 80 Kilometer für Langstrecken. Gehen Sie über diese Spezifikationen hinaus und Sie spielen. Manchmal funktioniert es, manchmal nicht, aber in Produktionsumgebungen ist es das Risiko nicht wert.

Und dann ist da noch die Wellenlänge. Singlemode-Transceiver können bei verschiedenen Wellenlängen betrieben werden – 1310 nm und 1550 nm sind üblich. Sie benötigen passende Paare. Ich habe gesehen, wie Techniker versehentlich nicht übereinstimmende Wellenlängen gekoppelt und Stunden damit verbracht haben, Fehler zu beheben, bevor sie den grundlegenden Fehler erkannten.





Strom und Wärme



Was nicht oft genug erwähnt wird: Diese kleinen Geräte erzeugen Wärme. Keine Tonne einzeln, aber packen Sie 48 Transceiver in einen Schalter, und plötzlich wird das Wärmemanagement zu einem echten Problem. Eine ausreichende Luftzirkulation ist nicht optional – sie ist für einen zuverlässigen Betrieb erforderlich.

Der Stromverbrauch variiert je nach Transceivertyp und Reichweite. Höhere Geschwindigkeiten und längere Distanzen bedeuten im Allgemeinen einen höheren Stromverbrauch. Was wichtig ist, wenn Sie Energiebudgets für große Anlagen planen. Diese Watt summieren sich über Hunderte oder Tausende von Ports.



Ich freue mich auf



Die Technologie entwickelt sich ständig weiter. 400G-Module werden in Kernnetzwerken zum Mainstream. Co-gehäustete Optiken – bei denen der Transceiver direkt in den Switch-ASIC integriert ist – könnten in den kommenden Jahren das Spiel noch einmal verändern. Das Grundprinzip bleibt jedoch dasselbe: Signale effizient und zuverlässig umwandeln, damit Daten verschiedene Medientypen durchlaufen können.

Was mir an der Transceiver-Arbeit in Netzwerksystemen wirklich auffällt, ist, wie unsichtbar sie ist, wenn alles richtig funktioniert. Niemand denkt an die Hunderte oder Tausende von optischen Konvertierungen, die jede Sekunde in seiner Infrastruktur stattfinden. Aber in dem Moment, in dem man versagt? Plötzlich interessiert sich jeder sehr für diese Technologie, die er zuvor ignoriert hatte.

Ehrlich gesagt sollte es wahrscheinlich so sein. Eine gute Infrastruktur tritt in den Hintergrund. Wenn Sie jedoch Fehler beheben, ein Upgrade durchführen oder neue Systeme entwerfen müssen, ist es hilfreich, zu verstehen, was tatsächlich passiert – und sei es nur auf einer grundlegenden Ebene.

Jedenfalls habe ich das meinem Kollegen gesagt. Obwohl ich wahrscheinlich einfach hätte sagen sollen: „Sie wandeln elektrische Signale in Licht und wieder zurück um.“
