Produkteinführung

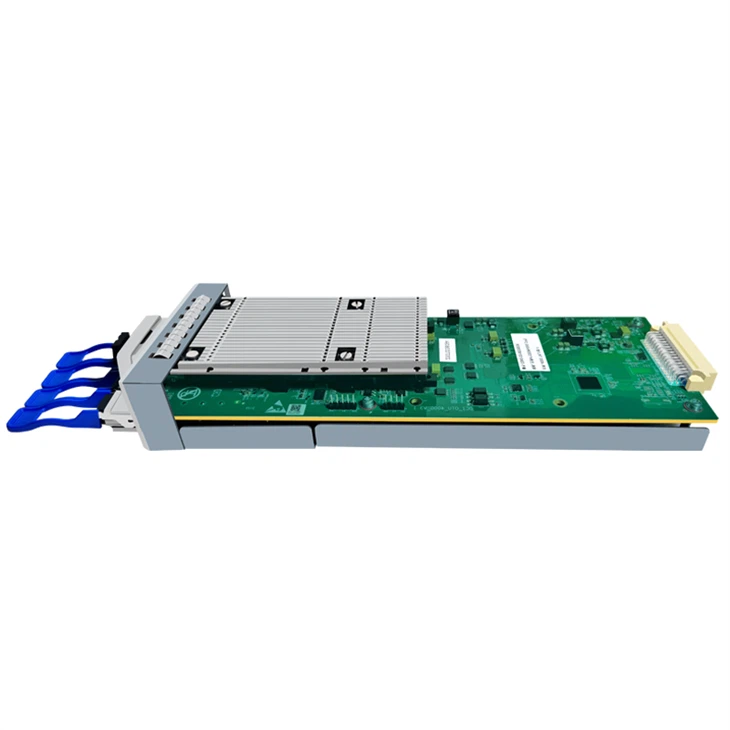

400G Transponder/Muxponder Optisches Transportnetzwerk

Einführung in das optische 400G-Transportnetzwerk

Für die optische 400G-Langstreckenübertragung mit großer Kapazität kann nur die kohärente Erkennungsmethode die Q-Anforderungen an die Leitungsbitfehlerrate erfüllen. Für die aktuelle 400G-Fernübertragung gibt es drei gängige Modulationsmethoden: PM-16QAM-Modulation (75-GHz-Intervall), PCS-16QAM-Modulation (100-GHz-Intervall) und PM-QPSK-Modulation Q-Modus ( 150 GHz-Intervall). Was derzeit erreicht werden kann: Die maximalen Übertragungsentfernungen betragen 600 km, 1000 km bzw. 3000 km und mehr. Optisches 400G-Transportnetzwerk

Auch in Zukunft werden wir eine intensive Zusammenarbeit bei der Übertragung bestehender 400G-QPSK-Netzwerke über große Entfernungen, der Erweiterung des C6T+L6T-Ultrabreitbandspektrums und der rein optischen Netzwerktechnologie mit photoelektrischer Verknüpfung aufrechterhalten, um Ultrahochgeschwindigkeits- und Ultrafernstrecken zu fördern , ultragroße Kapazität, ultrabreites Spektrum und andere Schlüsselthemen. Technische Forschung und Durchbrüche tragen dazu bei, dass sich OTN-Netzwerke hin zu großer Bandbreite, geringer Latenz, hoher Effizienz, Flexibilität, Sicherheit und Zuverlässigkeit weiterentwickeln und eine rein optische Hochgeschwindigkeitsverbindung sowie eine rein optische, flexible Planung von Rechenleistungsnetzen realisieren. Auf dieser Grundlage werden wir die Entwicklung der optischen Kommunikationstechnologie der neuen Generation weiter vorantreiben, eine solide rein optische Basis für Rechenleistungsnetze aufbauen und zur Entwicklung der digitalen Wirtschaft beitragen.

Hohe Kapazität

Die integrierten 400G-Lösungen von FB-LINK umfassen Multiplexer/Demultiplexer, Verstärker und stromsparende optische 1U-Switches, um eine einfache Migration zu 400G-Netzwerken mit optimaler Leistung zu ermöglichen.

Kosten senken

400G-DWDM/OTN-Produkte erhöhen die Netzwerkkapazität pro Wellenlänge, steigern die spektrale Effizienz und senken die Kosten pro Bit in DCI-, Metro- und Fernstreckenanwendungen.

Einfaches und schnelles Upgrade

Verwenden Sie steckbare Module, um die Kapazität einfach zu erweitern, den Stromverbrauch deutlich zu reduzieren, Wartung und Support zu vereinfachen und eine echte Pay-as-you-go-Architektur zu ermöglichen.

grosse Kapazität

Flexibles, modulares 1U-Gehäuse mit einer Kapazität von bis zu 1,6 Tbit/s. Es optimiert die Verbindungsbudgets, indem es eine bessere Leistung auf kleinerem Raum bei geringeren Kosten pro Bit liefert.

Parametertabelle

Parameterindex		Beschreiben
Maximale Kapazität einer einzelnen Platine		Zweikanalige 4100G bidirektionale Übertragung. Zweikanalige 4100G unidirektionale Übertragung Ausgestattet mit flexiblen kohärenten Modulationstechnologien: DP-16QAM, DP-8QAM, DP-QPSK. Ausgestattet mit einer Vielzahl von FEC-Fehlerkorrekturtechnologien: oFEC, CFEC, SCFEC, SDFEC.
Wellenlängenbereich (Frequenzbereich).		DWDM: 1529,16 nm-1567,14 nm (191,3 THz-196,05 THz)
Leitungsseitiger Modulationsmodus		DP-QPSK@100G;DP-16QAM@200G;DP-8QAM@200G;DP-QPSK@200G DP-8QAM@300G;DP-16QAM@400G
Leitungsseitiges Protokoll		OpenROADM/OpenZR+/SCFEC
Dispersionstoleranz		±40000ps/nm@100G
OSNR-Toleranz		<11.5dB@100G DP-QPSK;<18.5dB@200G DP-8QAM;<21.5dB@200G DP-16QAM; <14dB@200G DP-QPSK; ＜19dB@300G DP-8QAM; ＜22dB@400G DP-16QAM
Dienstzugriffstyp		100GE, 100GE KR4, OTU4 und 100G FlexE
Brettgröße		175 (B) × 40 (H) × 209 (T) (mm)
Umweltanforderungen	Betriebstemperatur	-5 Grad ~ 45 Grad
	Lagertemperatur	-40 Grad ~ 85 Grad
	Relative Luftfeuchtigkeit	5 % ~ 95 % keine Kondensation
Sicherheit und EMV		Entspricht den FCC-, UL-, CE-, TÜV- und CSA-Standards
Energieverbrauch		＜100W

Visuelle B/S-Architektur realisiert Echtzeitmanagement
Sie können wichtige Daten, Alarme, Berichte und vieles mehr ganz einfach über das WEB-Management jederzeit vor Ort oder aus der Ferne überprüfen.

20240115103429

400G Optical Transport Network Multi-Rate-Ports für die Linkübertragung

Die flexible Architektur mit einer 4x QSFP28-Client-Schnittstelle ermöglicht die Verwendung desselben Geräts in mehreren Anwendungen.

20240301100631

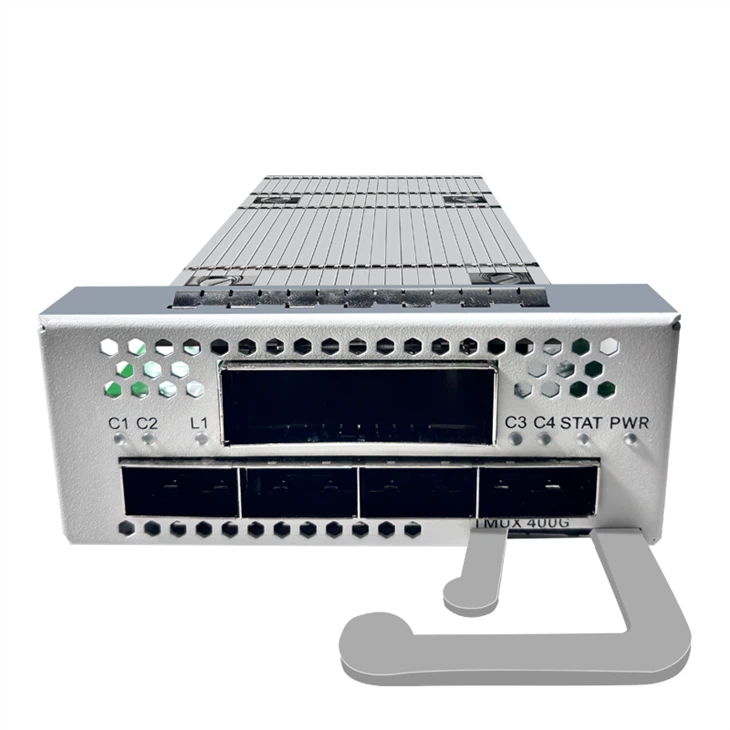

1. 400G CFP2-DCO-Leitungsport 2. 100G ZR4/ER4/LR4/SR4/CWDM4-Client-Port

100G bis 400G Einkanalgehäuse

Bereits 2018 arbeitete FB-LINK mit Congo Telecom zusammen, um mithilfe von Single-Carrier-100G-CFP Testarbeiten an Geräten von Pointe-Noire bis Brazzaville durchzuführen und eine Übertragungsentfernung von bis zu 500 km zu erreichen. Im Jahr 2020 arbeitete FB-LINK mit dem Xinjiang Water Conservancy Bureau zusammen, um die vollständige Verifizierung der optischen 400G-Übertragung mit großer Kapazität und einer Wellenlänge im Ultrabreitspektrum im bestehenden Netzwerk abzuschließen und so eine Übertragungsentfernung von mehr als 800 km zu erreichen. Im Jahr 2022 simulierte FB-LIN die bestehende Netzwerkfaserlänge, den Verlust und den Wartungsspielraum im Labor, führte eine 400G-QPSK-Übertragungsüberprüfung basierend auf den bestehenden Netzwerkanforderungen durch und erreichte eine Übertragungsentfernung von 3038 km mit 49 Spannen ohne Leistungsrelais.
