100G QSFP CWDM -Modul
100g 10 km QSFP28 LR1 Lambda 1270 - 1330 NM Transceiver, Duplex LC, Einzelmodus Das 100G -QSFP -CWDM -Modul ist ein Transceiver -Modul für 10 km optische Kommunikationsanwendungen. Das Design entspricht 100 GBASE-LR1 der IEEE 802.3-2012-Klausel 88 Standard IEEE 802.3BM CAUI-4-Chip zum Modul ...
- Produkteinführung
100g 10 km QSFP28 LR1 Lambda 1270-1330 NM Transceiver, Duplex LC, Einzelmodus
Das 100G QSFP CWDM -Modul ist ein Transceiver -Modul, das für 10 km optische Kommunikationsanwendungen ausgelegt ist. Das Design entspricht 100 GBASE - LR1 des IEEE 802.3 - 2012 Klausel 88 Standard IEEE 802.3BM CAUI-4-Chip zum Modul Electrical Standard ITU-T G.959.1-2012-02 Standard. Das Modul wandelt 4 Eingänge Kanäle (CH) von 25 Gbit/s elektrischen Daten in 1 Spur optische Signalkanal für 100 GB/s (PAM4) optische Übertragung um. Auf der Empfängerseite umgekehrt das Modul ein optischer 100 GB/s (PAM4) Eingang in ein 1 -Spur -Signal und wandelt sie in 4 Spuren um, die elektrische Daten ausgeben.
Das 100G QSFP CWDM -Modul enthält einen Duplex -LC -Anschluss für die optische Schnittstelle und einen 38 - -Pinanschluss für die elektrische Schnittstelle. Unterstützt CWDM -Wellenlängen: 1270nm, 1290nm, 1310 nm, 1330 nm. Um die Lichtstreuung in langen - -Distanzsystemen zu minimieren, muss dieses Modul mit Single-Mode-Faser (SMF) verwendet werden.
Merkmale:
- QSFP28 MSA -konform
- 100g Lambda MSA 100g - lr 1 1270 nm 1290nm 1310nm 1330nm Spezifikation Konformierend
- Unterstützt 53.125GBAUD
- Duplex -LC -Anschlüsse
- 4x25g Elektrische Schnittstelle (oif cei - 28g- vsr)
- Maximaler Stromverbrauch 4,5W
- Bis zu 10 km Getriebe auf Single -Mode -Faser (SMF) mit FEC
- Single +3.3 V Netzteil Betrieb
- Temperaturbereich 0 Grad bis 70 Grad
- ROHS -konform

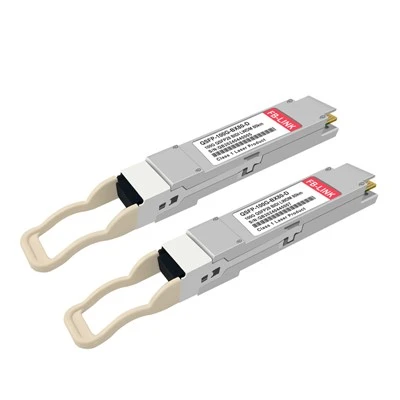

100G QSFP CWDM -Modulproduktfotos
Optische Parameter (Top=0 bis 70 Grad, VCC=3.0 bis 3.6 Volts)
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Ref. |
|
Sender |
||||||
|
Wellenlängenzuweisung |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Seite - -Modus -Unterdrückungsverhältnis |
SMSR |
30 |
- |
- |
db |
|
|
Durchschnittliche Startkraft |
Pt |
-1.4 |
- |
4.5 |
DBM |
|
|
Äußere optische Modulationsamplitude (Omauter) |
POma |
0.7 |
4.7 |
DBM |
||
|
Startleistung in Omaouter minus Sender- und Dispersionsschließung (TDECQ) |
0.7 |
DBM |
Er größer als oder gleich 4,5 dB |
|||
|
Startleistung in Omaouter minus Sender- und Dispersionsschließung (TDECQ) |
0.6 |
DBM |
Ähm<4.5dB |
|||
|
Sender- und Dispersionsschlussverschluss für PAM4 (TDECQ) |
Tdecq |
- |
- |
3.4 |
db |
|
|
Aussterbenverhältnis |
Ähm |
3.5 |
||||
|
Optische Rückkehrverlust -Toleranz |
- |
- |
20 |
db |
||
|
Durchschnittlicher Startschwerpunkt, Sender, |
POFF |
-30 |
DBM |
|||
|
Relatives Intensitätsgeräusch |
Rin |
-136 |
DB/Hz |
1 |
||
|
Optische Rückkehrverlust -Toleranz |
- |
- |
12 |
db |
||
|
Empfänger |
||||||
|
Wellenlängenzuweisung |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Gesamtschadenschwelle |
Thd |
5.5 |
DBM |
1 |
||
|
Durchschnittliche Leistung bei Empfängereingabe, |
R |
-7.5 |
4.5 |
DBM |
||
|
Empfängerleistung (OMA), |
- |
- |
-6.1 |
DBM |
||
|
Empfängerempfindlichkeit |
Rxsens |
-6.5 |
DBM |
1 |
||
|
Gestresste Empfängerempfindlichkeit |
Srs |
-6 |
DBM |
|||
|
RSSI -Genauigkeit |
-2 |
2 |
db |
|||
|
Empfängerreflexionsvermögen |
Rrx |
-26 |
db |
|||
|
Los de - Assert |
LosD |
-15 |
DBM |
|||
|
Los Assert |
LosA |
-25 |
DBM |
|||
|
Los Hysterese |
LosH |
0.5 |
db |
|||
Transceiver -Blockdiagramm
