FB-LINK 10G SFP+ SR Multimode-Transceiver-Modul

Ein IEEE 802.3ae 10GBASE-SR-Transceiver, der für 850-nm-Multimode-Verbindungen bis zu 400 m entwickelt, hergestellt und OEM-geliefert von FB-LINK.

  • Product Introduction



Ein Multimode-10G-SFP+-SR-Transceiver, der für 850-nm-Kurzstreckenverbindungen entwickelt wurde



Der 10G SFP+ SR-Transceiver überträgt volle 10 Gbit/s über gewöhnliche OM3- und OM4-Fasern und verwendet einen 850-nm-VCSEL und einen PIN-Fotodetektor, um die Optik einfach und die Kosten niedrig zu halten. Es ist für eine einzige Aufgabe konzipiert und erledigt diese auch gut: Verbindungen mit hoher-Bandbreite innerhalb des Gebäudes - von oben-von-Rack zur Aggregation, Switch zum Server, Stockwerk zu Stockwerk -, wobei die Strecke unter 400 Metern bleibt und Single-{13}}Optiken eine kostspielige Überreichweite wären.



FB-LINK baut dieses 850-nm-Modul genau für diesen Nahbereich, weshalb es die DFB- und EML-Laser weglässt, die Langstreckenoptiken tragen. Für jeden, der eine Datenzentrale oder einen Campus-Backbone verkabelt, bedeutet das geringere Kosten pro Port, ohne die IEEE 802.3ae-Signalqualität zu beeinträchtigen, für die Ihre Switches entwickelt wurden. Das Modul ist Hot-Swap-fähig und meldet seinen eigenen Zustand ab der Sekunde, in der es eingeschaltet wird, sodass es in ein Live-Gehäuse eingefügt werden kann, ohne dass ein Wartungsfenster gebucht werden muss.



Vollständige Spezifikationen des 10G SFP+ SR Transceivers



Alle folgenden Zahlen sind werkseitig-für das SFP-10G-SR-Modul ausgelegt. Ziehen Sie sie direkt in Ihre -Budget- und Interoperabilitätsabnahme- ein – Sie müssen nicht irgendwo anders nach einem Datenblatt suchen.



Teilenummer SFP-10G-SR Formfaktor SFP+
Datenrate 10 Gbit/s Stecker Duplex-LC
Wellenlänge 850 nm Maximale Entfernung 300 m auf OM3, 400 m auf OM4
Sender 850 nm VCSEL Empfänger PIN-Fotodetektor
TX-Leistung -6,0 bis -1,0 dBm RX-Empfindlichkeit < -11.1 dBm
DDM / DOM Unterstützt Betriebstemp. 0 Grad bis 70 Grad
Optischer Standard IEEE 802.3ae 10GBASE-SR Elektrische Schnittstelle SFF-8431
Fasertyp Multimode (OM2 / OM3 / OM4) Hot-Swap Unterstützt



Die Spezifikationen entsprechen dem SFP-10G-SR-Datenblatt. Individuelle Codierung und erweiterte Optionen sind auf Anfrage erhältlich.



Warum Netzwerkkäufer den FB-LINK 10G SFP+ SR Transceiver wählen



Drei Argumente tragen diese Kurzstreckenoptik sowohl bei der technischen Prüfung als auch bei der Kostenprüfung bei, normalerweise in derselben Besprechung.



Der günstigste Weg, eine kurze 10G-Verbindung herzustellen

Ein 850-nm-Laser über Multimode-Faser macht die teure Single-Mode-Anlage überflüssig, die LR- und ER-Module benötigen. Wenn jede Verbindung in einer Reihe weniger als 300 m lang ist, wird durch die Standardisierung des SR-Transceivers die optische Linie bei Aufbauten mit hoher-Dichte - gekürzt, und die Einsparung summiert sich schnell über ein volles Rack.

Interoperabilität, die Ihre Optionen offen hält

FB-LINK baut jedes SFP-10G-SR auf die Standards IEEE 802.3ae 10GBASE-SR und SFF-8431 auf, sodass das Modul mit jedem konformen 10G-SFP+-Port verbunden werden kann. Sie haben die Wahl zwischen Switch, NIC und Patchpanel und sind nicht an einen einzigen Siliziumanbieter gebunden.

Sie bemerken, dass ein Link fehlschlägt, bevor es Ihre Benutzer bemerken

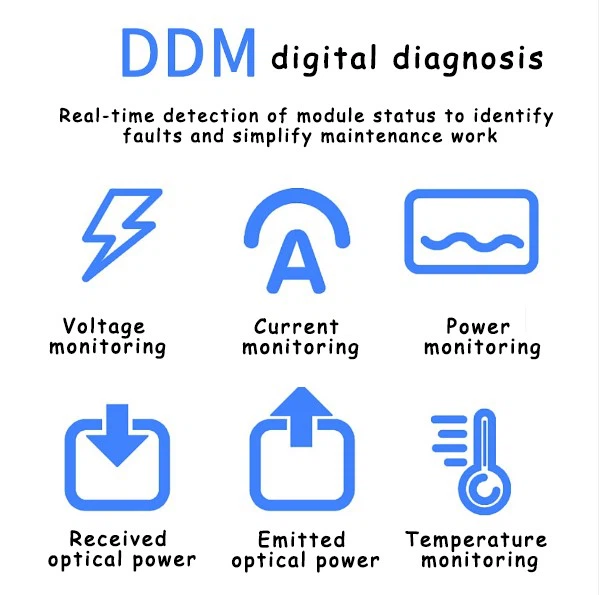

Die digitale On-Board-Diagnose überträgt Temperatur, Versorgungsspannung, Laservorspannung sowie TX- und RX-Leistung in Echtzeit. Ihr NOC beobachtet, wie ein Link weicher wird, lange bevor er - den Unterschied zwischen einem geplanten Austausch und einem Ausfall um 2 Uhr morgens auf einem Produktionspfad verliert.



Das optische 850-nm-Design und die DDM-Diagnose hinter dem SR-Transceiver



Der optische Pfad wird von Anfang an an die Multimode-Faser angepasst und nicht nachträglich daran angepasst.



Ein 850-nm-VCSEL gepaart mit einem PIN-Empfänger

Der Vertikalhohlraumlaser koppelt sauber in den 50-µm-Kern der OM3- und OM4-Faser ein, während der PIN-Fotodetektor die Empfängerempfindlichkeit unter -11,1 dBm hält. Mit einer Startleistung zwischen -6,0 und -1,0 dBm erhalten Sie ein definiertes Verbindungsbudget, um Stecker- und Glasfaserverluste während des Entwurfs zu reduzieren – eine Marge, die Sie haben könnenberechnen, nicht raten.

Reichweite, die mit Ihrer Faser wächst

Die gleiche Teilenummer reicht bei besserem Glas weiter, Sie lagern also eine SKU und lassen das Kabelwerk über den Abstand entscheiden:


OM1 OM2 OM3 OM4
33 m 82 m 300 m 400 m

Wo der 10G SFP+ SR-Transceiver in Rechenzentrums- und Campus-Netzwerke passt



Seine Multimode-Reichweite von 300 bis 400 Metern stimmt fast genau mit den Entfernungen innerhalb-Gebäudes und innerhalb-des Campus überein, weshalb FB-LINK dieses optische Gerät immer wieder an denselben vier Orten landen sieht.

 Verbindung von Rechenzentren- oben-von-Rack-Schalter zur Aggregations- oder Spine-Ebene über eine Zeile hinweg.



UnternehmensrückgratVerbindungen von -Etagen-zu-Etagen und Gebäude-zu-Gebäuden auf einem Campus.

SpeicherbereichsnetzwerkePfade mit -niedriger-Latenz und hoher-Bandbreite für Sicherung und Replikation.



Hochfrequenzhandel--kurze, deterministische Server--zu-Gateway-Verbindungen, bei denen Latenz die Ursache ist.

Alle vier sitzen bequem im kommerziellen Bereich von 0 bis 70 Grad des Moduls -, dem gleichen Klima, das bereits ein kontrolliertes Innenregal aufrechterhält. Geben Sie OM3 für den standardmäßigen 300-m-Umschlag an oder steigen Sie auf OM4 auf, wenn ein Lauf in Richtung 400 m geht.



Kundenspezifische und OEM-10G-SFP+-SR-Fertigung für Projektkäufer



Dies ist für einen Sourcing-Manager geschrieben, nicht für einen Käufer. Hier ist also, was sich tatsächlich auf der FB-LINK-Linie auswirkt.

Auf Ihre Switch-Plattform abgestimmt

Module sind Firmware-codiert für die von Ihnen genannte Switch-Plattform, sodass sie in Ihrem NOS als vollständig unterstützte Optiken angezeigt werden, anstatt eine nicht unterstützte-Transceiver-Warnung auszulösen.

Ihre Marke oder gar keine

Versenden Sie das SR-Modul unter Ihrem eigenen Etikett, einem neutralen oder ohne Markenzeichen in Trays für Integratoren. Lasermarkierung und Einzelhandelsverpackung folgen Ihrem Kunstwerk.

Auf Ihr Volumen abgestimmt

Die Produktion wird auf die Größe Ihres Projekts und nicht auf eine feste Regal-SKU abgestimmt, so dass bei einem Rackaufbau mit 50 -Einheiten und einem Rollout mit mehreren tausend Einheiten jeweils ein Plan in der Größe der Bestellung erstellt wird.



Wie jeder 10G SFP+ SR-Transceiver auf Konformität und Interoperabilität getestet wird



Bevor ein SR-Modul den Raum verlässt, prüft FB-LINK es anhand der Standards, die den Link tatsächlich regeln.



  • Optische Übereinstimmung mitIEEE 802.3ae 10GBASE-SR, wobei Wellenlänge, Startleistung und Empfängerempfindlichkeit anhand der Nennfenster überprüft wurden.
  • Elektrische Konformität mit derSFF-8431SFP+-Schnittstelle für sauberes hostseitiges Verhalten.
  • DDM-Kalibrierung, sodass die Temperatur, Spannung, Vorspannung und optische Leistung, die das Modul meldet, mit dem tatsächlichen Geschehen übereinstimmen.
  • Interoperabilität mit der MSA-Basislinie, sodass die Optik mit konformen 10G-SFP+-Ports von Drittanbietern verbunden ist.



Da das Modul nach veröffentlichten Standards und nicht nach einer proprietären Spezifikation entwickelt wurde, wird das klassische optische Problem -von Drittanbietern- -, ein Schalter, der den Transceiver völlig ablehnt -, bereits vor der Auslieferung entworfen.



MOQ und Lieferzeiten für den 10G SFP+ SR Transceiver



Mindestbestellmenge, Musterkonditionen und Vorlaufzeit werden anhand Ihres tatsächlichen Bestellprofils und nicht anhand einer festen Einzelhandelsuntergrenze angegeben. FB-LINK stellt Muster für die technische Validierung bereit, bevor Sie sich auf Volumen festlegen, und jeder Produktionsslot wird mit der Bestellung - bestätigt, sodass Sie Ihre Einführung anhand eines tatsächlichen Versanddatums und nicht anhand einer groben Schätzung planen können.

Fordern Sie MOQ und Lieferzeit an



10G SFP+ SR Transceiver-Galerie



Ersetzen Sie die Platzhalter unten durch Ihre eigene Produktfotografie (Modulfläche, LC-Bohrung, Lasermarkierung, DDM-Anzeige).

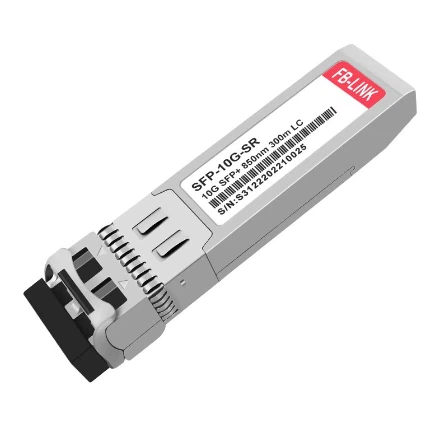

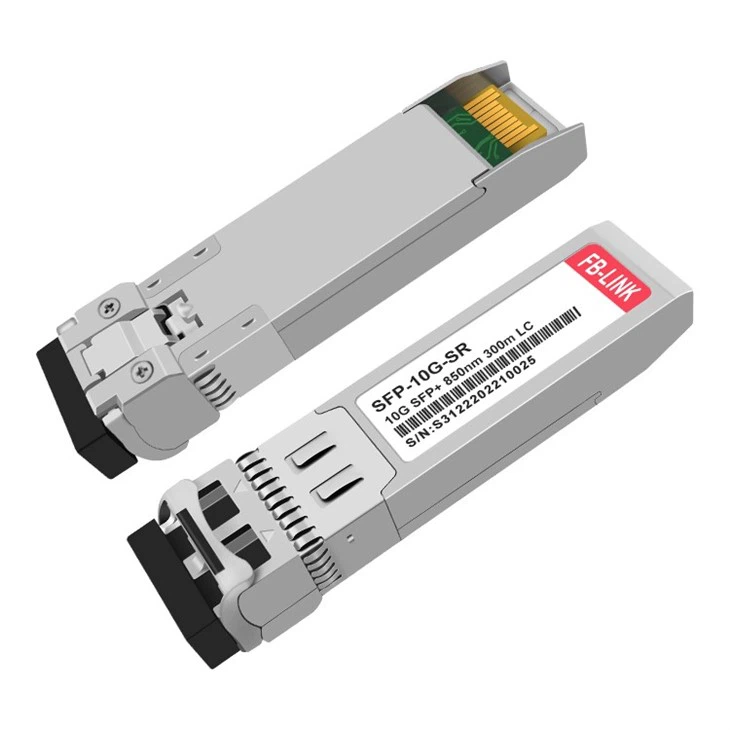

SR transceiver, module front view
Laser-marked part number SFP-10G-SR
Duplex LC optical bore detail



FB-LINK, Ihre Fabrik-Direkter Hersteller und Lieferant von 10G SFP+ SR

FB-LINK ist ein dedizierterHersteller von 10G SFP+ SRund OEM-Lieferant, der Kurzstrecken-Multimode-Optiken für Rechenzentren und Campusnetzwerke baut. Direkt ab Werk zu arbeiten bedeutet, dass Sie mit den Leuten sprechen, die das Modul tatsächlich programmieren, kalibrieren und testen, und nicht mit einem Wiederverkäufer, der Nachrichten weitergibt. Preise, Codierungsanfragen und technische Antworten kommen alle von einem Ort - normalerweise ist der Unterschied zwischen einem Angebot, das sich bewegt, und einem Thread, der ins Stocken gerät.

10G

SR / Multimode-Fokus

OEM/ODM

Benutzerdefinierte Codierung und Branding

802.3ae

Normen-geprüfte Optik

Direkt

Lieferung ab Werk-an-Käufer



Häufige Fragen zur Beschaffung des 10G SFP+ SR-Transceivers

F: Kann ich dieses Modul über Singlemode-Glasfaser betreiben?

A: Nein. Es handelt sich um eine 850-nm-Multimode-Optik, die für OM2-, OM3- und OM4-Fasern entwickelt wurde, sodass eine Single-{5}-Mode-Anlage nicht verbunden werden kann. Wenn Sie Single-{7}}Mode-Reichweite benötigen, wechseln Sie stattdessen zu einem 10G SFP+ LR- oder ER-Modul.

F: Wie weit reicht der SR-Transceiver tatsächlich?

A: Die Reichweite richtet sich nach dem Fasergrad: 33 m bei OM1, 82 m bei OM2, 300 m bei OM3 und 400 m bei OM4. Die Qualität der Steckverbinder und der Verlust des Patchkabels verändern die Ergebnisse in der realen Welt. Lassen Sie also einen Spielraum gegenüber der Markteinführung von -6,0 bis -1,0 dBm<-11.1 dBm receive figures.

F: Funktionieren diese mit Schaltern anderer Marken?

A: Ja. FB-LINK baut den SR-Transceiver auf der Basis von IEEE 802.3ae und SFF-8431 MSA auf, sodass er mit kompatiblen 10G-SFP+-Ports zusammenarbeitet. Für Plattformen, die eine Kompatibilitätsliste erzwingen, codieren wir das Modul für Ihren angegebenen Switch, damit es als unterstützt registriert wird.

F: Unterstützen Sie OEM-Codierung und Private Labelling?

A: Ja. Als10G SFP+ SR-Anbieter mit hauseigener-Codierung und Kennzeichnung liefert FB-LINK codierte Module unter Ihrer Marke, einem neutralen Label oder ohne Markenzeichen für Integratoren an Ihre Zielplattform.

F: Wie bestätige ich, dass ein Modul nach der Installation fehlerfrei ist?

A: Lesen Sie die DDM-Ausgabe. Ein funktionsfähiges 10GBASE-SR-Modul weist eine konstante Temperatur auf, sendet die Leistung innerhalb des Fensters von -6,0 bis -1,0 dBm und empfängt die Leistung über -11,1 dBm. Alles, was außerhalb dieser Bereiche liegt, weist auf ein Verbindungs- oder Sauberkeitsproblem hin, bevor es zu Ausfallzeiten kommt.

F: Sind Muster vor einer Großbestellung verfügbar?

A: Ja. Als werkseitiger-direkter 10G-SFP+-SR-Hersteller sendet FB-LINK Muster zur Prüfstandsvalidierung, damit Ihr Team die Codierung und optische Leistung in Ihrer eigenen Ausrüstung bestätigen kann, bevor es mit der Produktion beginnt.

Sind Sie bereit, den Preis für Ihre 10G SFP+ SR-Bestellung festzulegen?



Senden Sie uns die Wechselplattform, die Menge und die Zielfaserqualität zu und Sie erhalten ein codiertes, getestetes -nach-Standardangebot zurück, auf das Sie tatsächlich bauen können. Wenn Sie die Infrastruktur für zukünftige Bandbreitenerweiterungen vorbereiten, überlegen Sie, wie sich dieser Bereitstellungspfad mit einem Übergang zu vereinbaren lässt25G-SFP28-Netzwerk mit hoher-Dichteauf der ganzen Linie.
