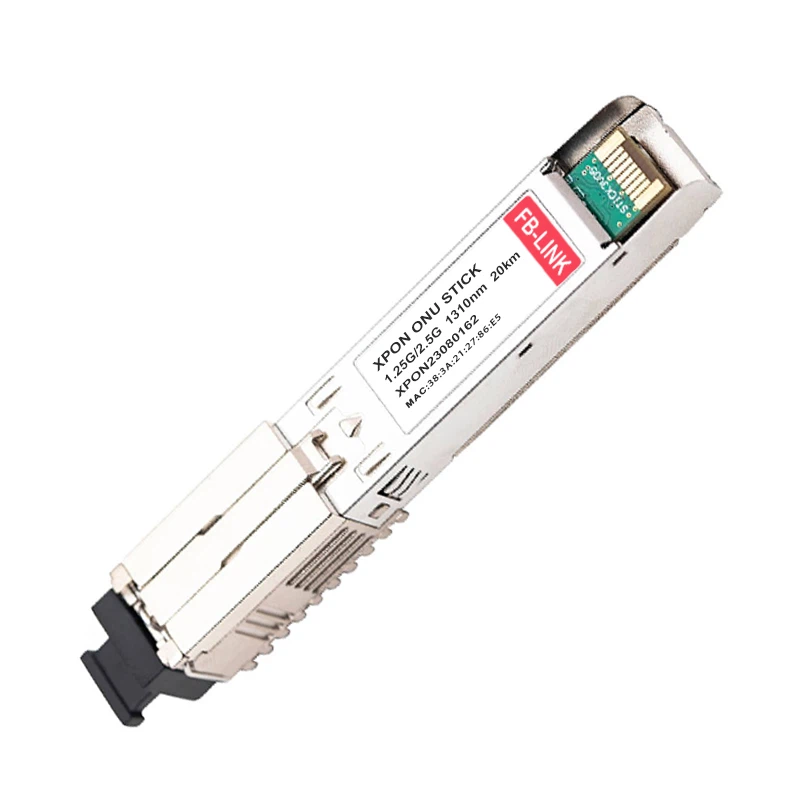

1,25 G/2,5 G XPON ONU-STICK

• Bidirektionale Einzelfaser-Datenverbindungen GPON ONU- und EPON ONU-Anwendung mit XPON MAC-Funktion.

• SC/UPC-Buchse SFP mit PON ONU MAC im Inneren, „Plug-and-Play“ über automatische Erkennung und Konfiguration

• 1310-nm-DFB-Burst-Mode-Sender, 1490-nm-TIA-Continuous-Mode-Empfänger

• Einzelne 3,3-V-Stromversorgung

• Schnittstelle für digitalen Diagnosemonitor, kompatibel mit SFF-8472

• SFP MSA-Konformität

• Geringe EMI und ausgezeichneter ESD-Schutz

• Entspricht der Lasersicherheitsnorm der Klasse I, IEC-60825

• RoHS-Konformität

• XPON-Stick kompatibel mit GPON- und EPON-System

• Entspricht dem SFP Multi-Source Agreement (MSA) SFF-8074i

• Entspricht ITUT-T G.984.2, G.984.2 Amendment 1

• Entspricht der ITUT G.988 ONU Management and Control Interface (OMCI)-Spezifikation

• Entspricht IEEE802.3AH

• Entspricht SGMII und 1000BASE-X

• Entspricht HGU und SFU



Parameter	Symbol	Mindest.	Typ.	Max.	Einheit	Anmerkungen
Stromversorgungsspannung	VCC (VCC)	3.13	3.3	3.47	V
Energieverschwendung	PD		2.10	2.5	w	Maximaler Wert unter Hoch Temp-Umgebung
Betriebsgehäusetemperatur	Tc Tc	0 -40		+70 +85	Grad Grad
Betriebsfeuchtigkeitsbereich	OH	5		95	%
Datenrate			Senden: 1,244 / Empfangen: 2,488 TX:1,25 / RX:1,25		Gbit/s	GPON-MODUS EPON-MODUS
Datenratendrift		-100		+100	PPM
Optische Zentrumswellenlänge	λC	1290	1310	1330	Nm
Spektrale Breite (-20dB)	∆λ			1	Nm
Seitenmode-Unterdrückungsverhältnis	SMSR	30			Db
Durchschnittliche optische Startleistung	AOP	0.5		4	dBm	Einführung in SMF Fiber
Burst-off-Durchschnittsausgangsleistung				-45	dBm
Aussterbeverhältnis	ÄH	10			Db
Anstiegs-/Abfallzeit (20 %-80%)	TR/TF			0.26	Ns	Unfiltered PRBS 223 - 1@1244.16 Mbps
RIN15OMA				-115	dB/Hz
Toleranz der optischen Rückflussdämpfung		-15			Db
Reflexionsgrad des Senders				-10	Db
Sender- und Streuungsstrafe	TDP (TDP)			1	Db	Senden Sie auf 20 km SMF.
Differenzhub der Datenausgabe		300		1200	Mv	CML-Ausgang, AC-gekoppelt
Signalverlust – Niedrig		0		0.4	V
Signalverlust – Hoch		2.4		Vcc (Vcc)	V

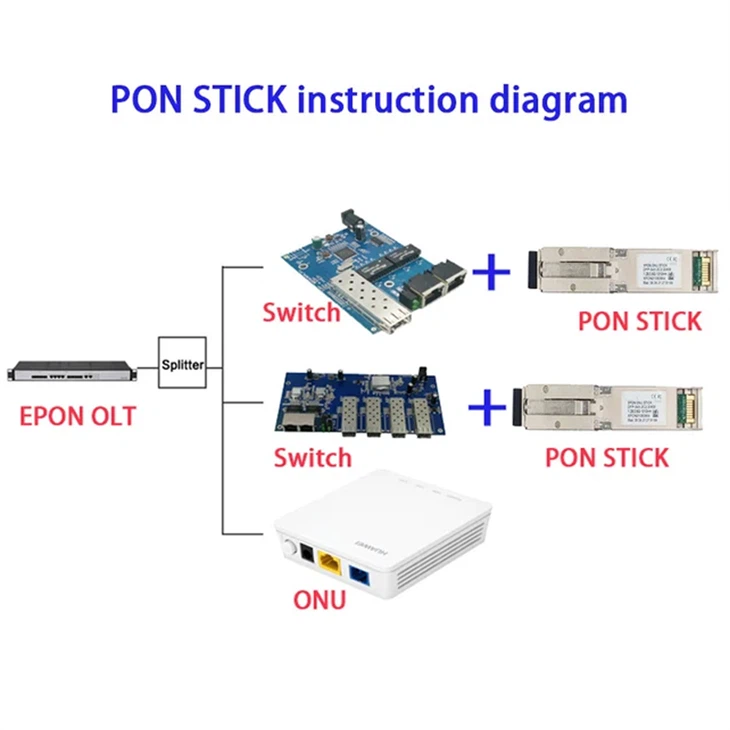

XPON STICK ist eine SFP-Schnittstelle ONU. Es ist klein und exquisit, Plug-and-Play-fähig und verfügt über eine gute Wärmeableitung und Abschirmwirkung. Es kann im laufenden Betrieb in den SFP-Steckplatz von Switches, Kameras und anderen Geräten eingesetzt werden. Die gesamte Maschine kann als ONU oder sogar als MDU verwendet werden. Dadurch kann das gesamte Gerät direkt an das optische GPON- oder EPON-Netzwerk angeschlossen werden, wodurch die externe ONU ersetzt und die Systemintegration verbessert wird. XPON STICK unterstützt adaptiv GPON mit asymmetrischen Uplink- und Downlink-Raten und den EPON-Modus mit symmetrischen Uplink- und Downlink-Raten. Es wird in Verbindung mit OLT-Zentralbürogeräten verwendet, um Benutzern Ethernet-Dienste und umfassende IP-Dienste mit guter QOS-Garantie und flexibler Bandbreitenzuweisung bereitzustellen.



XPON STICK ist vollständig kompatibel mit dem Multi-Source-Protokoll MSA und dem SFF8472-Standard von SFP. Weitere Informationen finden Sie unter SFP MSA. Es entspricht vollständig dem von ITU-T definierten G.984-Standard und erfüllt die technischen Anforderungen mehrerer inländischer Betreiber für GPON- und EPON-Geräte.





Warnt
1. Vorsichtsmaßnahmen bei der Handhabung: Dieses Gerät kann durch elektrostatische Entladung (ESD) beschädigt werden. Ein statisches freies
Umgebung ist sehr zu empfehlen. Befolgen Sie die Richtlinien entsprechend den ordnungsgemäßen ESD-Verfahren.
2. Lasersicherheit: Die von Lasergeräten abgegebene Strahlung kann für das menschliche Auge gefährlich sein. Vermeiden Sie, dass Ihre Augen direkter oder indirekter Strahlung ausgesetzt werden
