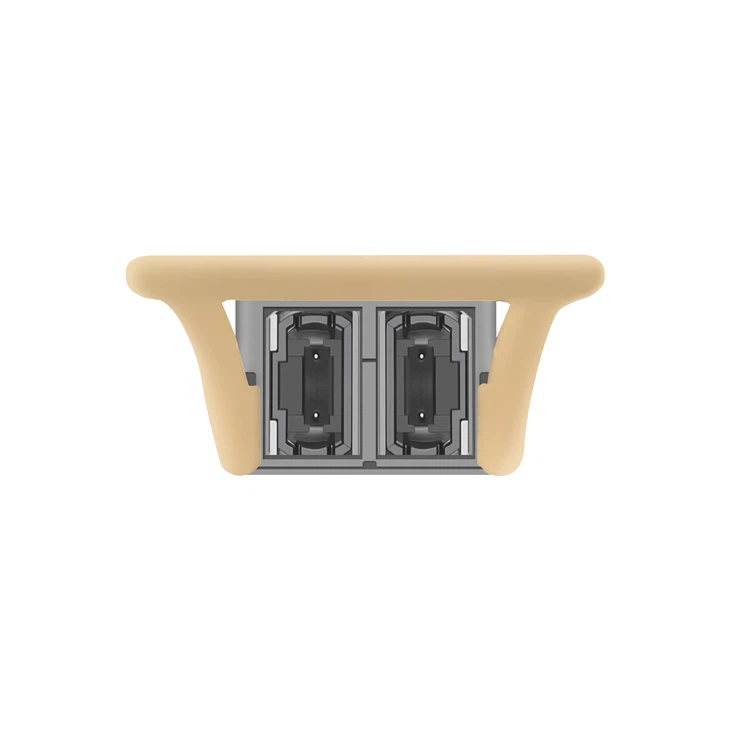

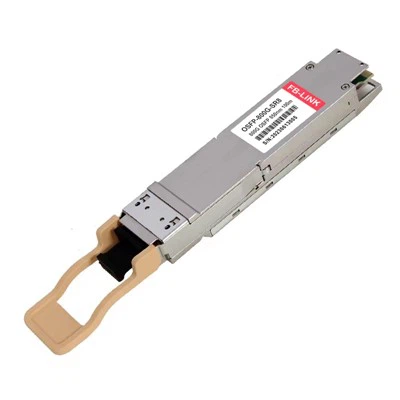

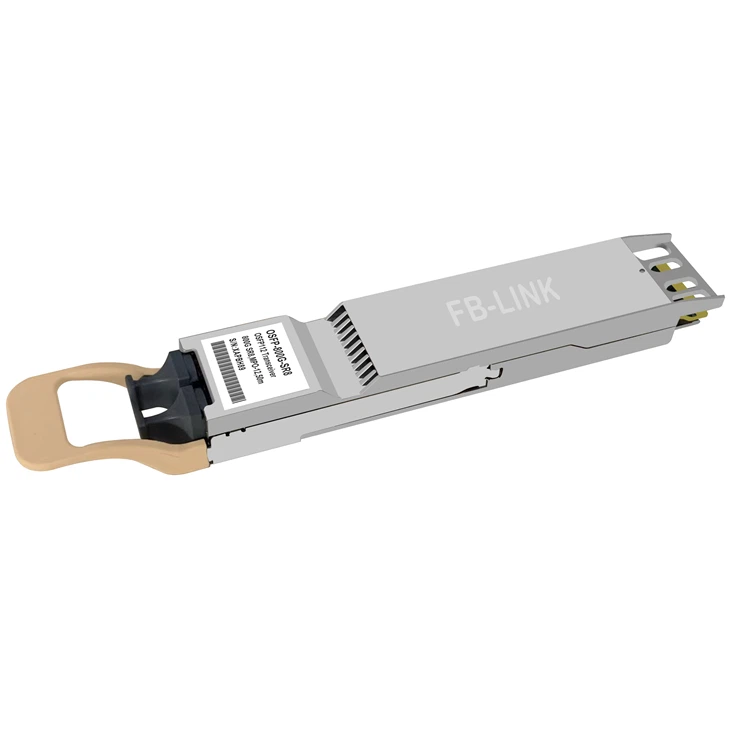

OSFP 800G SR8 MPO-12





Formfaktor	800G OSFP	Maximale Datenrate	850 Gbit/s (8 x 106,25 Gbit/s)
Wellenlänge	850 nm	Maximale Kabelentfernung	30 m bei OM3/50 m bei OM4
Stecker	Dualer MTP/MPO-12 APC	Medien	Geldmarktfonds
Sendeleistung	-4,6~4dBm	Empfängerleistung	-6,4 dBm
Strombudget	1,8 dB	Überlastung des Empfängers	4dBm
Stromverbrauch	Weniger als oder gleich 16 W	Aussterbeverhältnis	>2,5 dB
Modulation (elektrisch)	8 x 106,25 Gbit/s PAM4	Modulation (optisch)	Zwei Ports 4x106,25 Gbit/s PAM4



800G-OSFP-Dual-{1}Port-Transceiver-Verbindungsszenarien

Die Twin{0}}Ports ermöglichen verschiedene einzigartige Konfigurationen zum Verbinden von Switches mit Switches, ConnectX-7-Adaptern und BlueField-3 DPUs. Das Twin-Port-OSFP verwendet zwei optische 4{19}Kanal-MPO-12/APC-Anschlüsse mit zwei 4-Kanal-Glasfaserkabeln. Diese können mit Single-Port-400G-OSFP- oder QSFP112-Formfaktor-Transceivern verbunden werden, die in ConnectX-7-Adaptern und/oder BlueField-3-DPUs verwendet werden. Die Elektronik, Optik und optischen Anschlüsse sind für die Single-Port-OSFP- und QSFP112-Formfaktoren gleich. Sowohl ConnectX-7- als auch BlueField-3-Geräte können mit ihrem jeweiligen Formfaktortyp gleichzeitig mit Twin-Port-OSFP-Transceivern verwendet werden.

• Twin-{0}}Port-Single-Mode-OSFP-Transceiver bleiben bei 17 Watt für alle Konfigurationen, die gleichzeitig OSFP-Switches, OSFP- und QSFP112-Adapter und DPUs verbinden.
• Durch die Verknüpfung von Twin-Port-Transceivern mit 1:2-Glasfaser-Splitterkabeln mit 400G-Transceivern werden automatisch 200-Gbit/s-Transceiver erstellt, indem nur 2 Kanäle aktiviert werden, und der Stromverbrauch im 400G-Transceiver wird automatisch von 9 auf 6,5 Watt reduziert.
• Twin-Port-Transceiver erfordern die Bestellung von zwei Fasern in bestimmten erforderlichen Längen.
• Jedes Glasfaserkabel kann unterschiedlich lang sein. Beide Fasern müssen vom gleichen Typ sein: beide gerade oder beide Splitter und nicht gemischt.
• Beide Fasern sollten ungefähr die gleiche Länge haben, um unterschiedliche Latenzverzögerungen in den Fasern zu vermeiden (4,5 ns/Meter).
• Gerade Fasern und Splitterfasern können in Twin-Port-OSFP-Transceivern nicht gleichzeitig verwendet werden.

Die Kombinationen aus Twin-Port 2x400G OSFP, 400G Single-Port OSFP/QSFP112, ConnectX-7 und BlueField-3 enthalten alle sowohl InfiniBand- als auch Ethernet-Protokolle, die beim Einfügen aktiviert werden
in einen InfiniBand- oder Ethernet-Switch. Dadurch kann ein Satz von Kabeln, Transceivern, Adaptern und DPUs in einem Netzwerk mehrfach verwendet werden – insbesondere in DGX-Systemen, in denen InfiniBand-Switching mit niedriger -Latenz für GPU-{2}zu-GPU-Netzwerke und Ethernet-Switching-Systeme für Speicher- und Clusterkommunikation verwendet werden kann.



Zu den Anwendungsfällen gehören:

1. Wechseln Sie-zu-Switch mit 800 Gbit/s oder zu zwei Switches mit 400 Gbit/s
2. Wechseln Sie-auf-zwei Kombinationen von 400G ConnectX-7 und/oder BlueField-3
3. Wechseln Sie-auf-vier Kombinationen von 200G ConnectX-7 und/oder BlueField-3
4. Schalter verbunden mit dem DGX H100 „Viking“ CPU-Chassis zum Cedar-7-Komplex



1. Wechseln Sie-zu-Switch mit 800 Gbit/s oder zu zwei Switches mit 400 Gbit/s

Diese Konfiguration ermöglicht die Übertragung von 800 Gbit/s zwischen zwei Switches mithilfe eines 17-Watt-DR8-Transceivers mit zwei Ports und Rippen-in jedem Switch und zwei geraden Glasfaserkabeln (MFP7E30-Nxxx) bis zu 100{12}}Meter. Für größere Weichenreichweiten ist auch eine 500-Meter-Version (-NM) erhältlich. Die beiden 400G-Ports können auch an separate Switches mit jeweils 400 Gbit/s geroutet werden.

2. Wechseln Sie-auf-zwei Kombinationen von 400G ConnectX-7 und/oder BlueField-3

Ein Twin-Port-OSFP-Transceiver mit zwei geraden Glasfaserkabeln kann bis zu zwei Adapter- und/oder DPU-Kombinationen unterstützen. Jedes der beiden 4-Kanal-Glasfaserkabel (MFP7E30) kann mit einem 400G-Transceiver bis zu 100-Metern in den Formfaktoren OSFP (MMS4X00-NS400) oder QSFP112 (MMS1X00-NS400) verbunden werden. Die Elektronik, die Optik und die optischen Anschlüsse sind bei beiden OSFP- und QSFP112-Formfaktoren mit einem Port gleich und der Stromverbrauch beträgt 9 Watt. Ein OSFP-Transceiver mit zwei Ports, der zwei gerade Glasfaserkabel verwendet, kann bis zu zwei Adapter- und/oder DPU-Kombinationen unterstützen. Jedes der beiden 4-Kanal-Glasfaserkabel (MFP7E30) kann mit einem 400G-Transceiver bis zu 100 Meter im OSFP- (MMS4X00-NS400) oder QSFP112-Formfaktor (MMS1X00-NS400) verbunden werden. Die Elektronik, Optik und optischen Anschlüsse sind bei den Single-Port-OSFP- und QSFP112-Formfaktoren gleich und der Stromverbrauch beträgt 9 Watt.
- Nur ConnectX-7/OSFPs unterstützen Single-Port-OSFP.
Der - QSFP112-Formfaktor- wird in ConnectX-7/QSFP112s und/oder BlueField-3/QSFP112 DPUs verwendet.
Jede Kombination von ConnectX-7 und BlueField-3 mit OSFP oder QSFP112 kann gleichzeitig auf Twin-Port-OSFP-Transceivern verwendet werden.



3. Wechseln Sie-auf-vier Kombinationen von 200G ConnectX-7 und/oder BlueField-3

Ein Twin-Port-OSFP-Transceiver mit zwei 1:2-Glasfaser-Splitterkabeln kann bis zu vier Adapter- und/oder DPU-Kombinationen unterstützen. Jedes der beiden 4-Kanal-1:2-Glasfaser-Splitterkabel (MFP7E40-N0xx) kann mit einem 400G-Transceiver bis zu 50-Metern im OSFP- (MMS4X00-NS400) oder QSFP112-Formfaktor (MMS1X00-NS400) verbunden werden. Die Elektronik, Optik und optischen Anschlüsse sind für die Einzelport-OSFP- und QSFP112-Formfaktoren gleich. Die 2-Faser-Split-End-Konfiguration (2x100G-PAM4) erstellt automatisch 200G-NDR200-Transceiver aus dem 400G-Transceiver und reduziert seinen Stromverbrauch von 9 auf 6,5
Watt. Der Stromverbrauch des Twin-Port-OSFP bleibt bei 17 Watt.
- Nur ConnectX-7/OSFPs können Single-Port-OSFP akzeptieren.
Der - QSFP112-Formfaktor- wird in ConnectX-7/QSFP112s und/oder BlueField-3/QSFP112 DPUs verwendet.

- Die maximale Reichweite der geraden Glasfaser beträgt 100 Meter, die maximale Reichweite der Splitter beträgt jedoch 50 Meter.

4. Wechseln Sie-zu-DGX H100 GPU-Systemen

Der DGX-H100 enthält acht „Hopper“-H100-GPUs im oberen Gehäuseabschnitt, zwei CPUs, Speicher und InfiniBand- und/oder Ethernet-Netzwerk im unteren Serverabschnitt. Dieses enthält acht 400-Gbit/s-ConnectX-7-ICs, die auf zwei Mezzanine-Boards namens „Cedar-7“-Karten für GPU-zu-GPU-InfiniBand- oder Ethernet-Netzwerke montiert sind. Die Karten-I/Os werden intern zu vier 800G Twin-Port OSFP-Käfigen mit internen Kühlkörpern oben auf den Käfigen, die an der Frontplatte montiert sind, weitergeleitet. Dies erfordert die Verwendung von Flat-Top-Transceivern, ACCs und DACs im DGX H100. Die 400G IB/EN-Switches erfordern aufgrund der reduzierten Luftstromeinlässe in den Switches 2x400G-Transceiver mit Lamellen für zusätzliche Kühlung.
Die Cedar-7-to-Switch-Links können entweder Singlemode- oder Multimode-Optiken oder aktive ACC-Kupferkabel und in InfiniBand oder Ethernet sein.
Jeder Twin-Port 2x400G-Transceiver bietet zwei 400G ConnectX-7-Links vom DGX zum Quantum-2- oder Spectrum-4-Switch. Dies reduziert die Redundanz, Komplexität und Anzahl der Transceiver der ConnectX-7-Karte im Vergleich zum DGX A100, der 8 separate HCAs und 8 Transceiver oder AOCs sowie zwei zusätzliche ConnectX-6s für InfiniBand- oder Ethernet-Speicher verwendet. Darüber hinaus unterstützt der DGX-H100 für herkömmliche Netzwerke zu Speicher, Clustern und Verwaltung auch bis zu vier ConnectX-7 und/oder zwei BlueField-3-DPUs in InfiniBand und/oder
Ethernet für Speicher-E/A und zusätzliche Vernetzung mit 400G oder 200G mit OSFP- oder QSFP112-Geräten. Diese PCIe-Kartensteckplätze befinden sich auf beiden Seiten der OSFP-GPU-Käfige und verwenden separate Kabel und/oder Transceiver.
