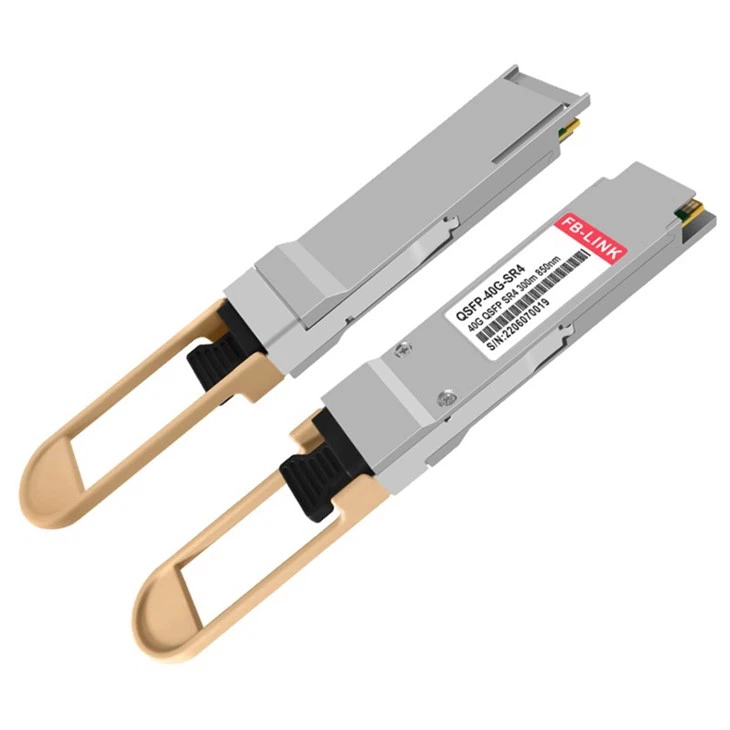

QSFP 40G SR4

QSFP 40G SR4-Transceiver-Modul Produkteinführung Das optische QSFP 40G SR4-Modul verfügt im Inneren über unabhängige Sende- und Empfangsteile mit jeweils 4 parallelen optischen Fasern. Wenn das optische SR4-Modul für 40G-Verbindungen verwendet wird, sind alle 8 Fasern erforderlich und Glasfaserbrücken mit...

Anfrage senden

Produkteinführung

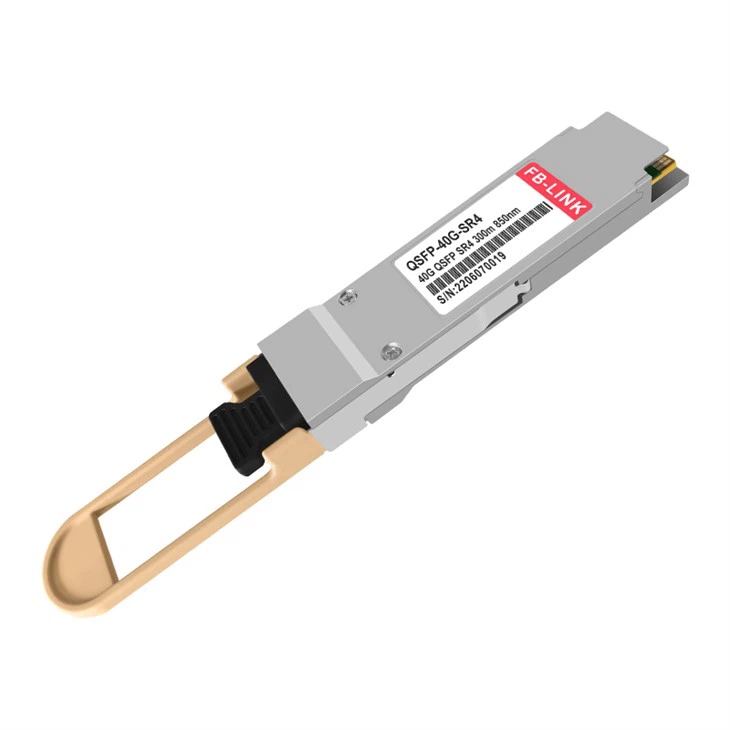

QSFP 40G SR4 Transceiver-Modul

Produkteinführung

Das optische QSFP 40G SR4-Modul verfügt über unabhängige Sende- und Empfangsteile mit jeweils 4 parallelen optischen Fasern. Wenn das optische SR4-Modul für 40G-Verbindungen verwendet wird, sind alle 8 Fasern erforderlich, und es sind Glasfaserbrücken mit MTP/MPO-12-Glasfaseranschlüssen erforderlich.

Das optische Modul QSFP 40G SR4 ist eine steckbare, parallele 40G-Ethernet-Anwendung mit vier Kanälen und Glasfaser-QSFP+Transceiver. Dieser Glasfaser-Transceiver ist ein Leistungsmodul für mehrspurige Datenkommunikations- und Verbindungsanwendungen über kurze Distanzen. Es integriert 4 Datenkanäle in jede Richtung mit einer Bandbreite von 40 Gbit/s. Jeder Kanal kann über eine Entfernung von bis zu 150 m mit entweder OM3-Faser oder OM4-Faser auf 10.3125 betrieben werden.

Produktmerkmale

● Der maximale Stromverbrauch beträgt 1,5 W
● Durch Tests am Zielschalter wurde dessen hervorragende Leistung, Qualität und Zuverlässigkeit sichergestellt
● Elektrische Hochgeschwindigkeitsschnittstelle gemäß IEEE 802.3ba-Standard
● Unterstützt Streaming-Anwendungen von 40G bis 4x10G
● Kann in Echtzeit konfiguriert werden
● Entspricht den Standards SFF-8436 und QSFP MSA
● Konform mit Hot-Swap-fähigen QSFP+-Standards
● Ausgestattet mit digitaler optischer Überwachungsfunktion, die leistungsstarke Diagnosefunktionen bietet

Produktbeschreibung

Produktbeschreibung	Datenrate (Gbit/s)	TX	RX	TX_Min(dBm)	TX_Max(dBm)	RX_Min(dBm)	RX_Max(dBm)	Stromverbrauch (W)	Erreichen	Temperatur (Grad C)
QSFP 40G SR4	40	VCSEL	STIFT	-7.1	1.9	-10.3	2.4	1.5	150 m bei OM4/100 m bei OM3	0~70

Produktkompatibilität

Das von FB-LINK hergestellte optische QSFP 40G SR4-Transceiver-Modul ist mit den folgenden Switches kompatibel:

Cisco	H3C	Intel	D-Link	MRV
Arista	Brokat	Ciena	Fortinet	Quanten
Wacholder	Huawei	IBM	Alliierte Telesis	Mikrotik
Tal	PS	Avago	ZTE	APRESIA
Mellanox	Aruba	Alcatel-Lucent	Gigamon	Chelsio

1.Verpackungsform

Der Verpackungstyp des optischen Moduls QSFP-40G-SR4 ist QSFP+ (Quad Small Form-factor Pluggable Plus), ein kleines steckbares optisches Modul mit vier Kanälen. Dieser Gehäusetyp entstand aus der Marktnachfrage nach höheren Modulen Dichte, steckbare Hochgeschwindigkeitslösungen. Sie werden hauptsächlich in Switches, Routern, Host-Adapterbussen, Unternehmensspeichern, Hochgeschwindigkeits-E/A mit hoher Dichte, Mehrkanalverbindungen usw. verwendet.

2. Übertragungsrate

Die Übertragungsrate des optischen QSFP-40G-SR4-Moduls kann 40 Gbit/s erreichen. Es verfügt über vier unabhängige Sende- und Empfangskanäle für optische Signale, und jeder Kanal kann eine Datenübertragung mit 10 Gbit/s unterstützen.

3. Übertragungsentfernung

Das optische QSFP-40G-SR4-Modul hat eine maximale Übertragungsentfernung von 150 Metern. Es wird für die Multimode-Glasfaserübertragung verwendet und kann die 100-Meter-Signalübertragung mit OM3-Jumpern und die 150-Meter-Signalübertragung mit OM4-Jumpern unterstützen. Es ist für kurze Distanzen geeignet. Ein optisches Modul zur Übertragung.

4. Glasfaserschnittstelle

Das optische QSFP-40G-SR4-Modul realisiert hauptsächlich die Verbindung von 40G-Glasfaserverbindungen mit hoher Bandbreite über 8--Kern- oder 12-Kern-Glasfaserkabel mit MPO/MTP-Glasfaseranschlüssen; Es können auch vier Glasfaserzweigkabel 10GBASE-SR angeschlossen werden. Die optische Schnittstelle implementiert eine 4x10G-Duplex-Modus-Verbindung.

5. Lasertyp

Das optische QSFP-40G-SR4-Modul verwendet einen VCSEL-Laser. Der vollständige Name von VCSEL lautet Vertical Cavity Surface Emitting Laser, kurz oberflächenemittierender Laser, da er parallel in Richtung senkrecht zum Substrat angeordnet werden kann. Da es sich um mehrere Laser handelt, eignet es sich sehr gut für Anwendungen in Bereichen wie der parallelen optischen Übertragung und der parallelen optischen Verbindung und ist sehr kostengünstig.

6. Funktionsprinzip

Das optische QSFP-40G-SR4-Modul wird hauptsächlich für die optische Übertragung mit 40G-Rate verwendet. Es verfügt über vier unabhängige Sende- und Empfangskanäle für optische Signale, und jeder Kanal kann eine Datenübertragung mit 10 Gbit/s unterstützen. Das optische QSFP-40G-SR4-Modul wird häufig mit einem 12-Core-MTP-Trunk-Glasfaser-Jumper verwendet. 4 Kerne werden zum Senden verwendet, 4 Kerne werden zum Empfangen verwendet und die mittleren 4 Kerne sind im Leerlauf.

product-800-216

Welche Lösung soll ich beim Upgrade von 10G auf 40G, QSFP-SR4-40G oder QSFP-BD-40G wählen?

unstrukturiertes Verkabelungssystem

In unstrukturierten Verkabelungssystemen werden Glasfaser-Patchkabel häufig direkt mit Geräten verbunden. Dieser Modus eignet sich für Verbindungen zwischen Kurzstreckengeräten in Rechenzentren. Zwei optische QSFP-SR4-40G-Module werden mit einem MTP-Jumper der Polarität B verwendet, um eine 40G-Direktverbindung zu erreichen. Zwei optische QSFP-BD-40G-Module werden mit einem Duplex-LC-Multimode-Jumper verwendet, um eine 40G-Direktverbindung zu erreichen. 40G-Direktverbindung. Da bestehende 10G-Netzwerkverbindungen normalerweise LC-Multimode-Glasfaser-Patchkabel verwenden, ist es offensichtlich, dass das optische QSFP-BD-40G-Modul beim Upgrade von 10G auf 40G die vorhandenen Patchkabel wiederverwenden kann, um niedrige Kosten zu erzielen Setzen Sie die Umstellung von 10G auf 40G schnell und kostengünstig um.

Strukturiertes Verkabelungssystem

Im Netzwerklayout von Rechenzentren ist das strukturierte Verkabelungssystem relativ flexibler und kann einen größeren Bereich abdecken. Im Gegensatz zu unstrukturierten Verkabelungssystemen erfordern strukturierte Verkabelungssysteme die Hinzufügung einiger zusätzlicher Zubehörteile. Im strukturierten 10G-10G-Layout ist die einfachste Verkabelungsmethode: zwei SFP-10G-SR-Module an beiden Enden, zwei Duplex-LC-Faserbrücken verbinden die Module mit dem MTP-LC-Faserverteilerkasten , und dann verbindet ein MTP-Trunk-Jumper die Verteilerkästen. Wenn Sie auf ein 40G-40G-Netzwerk aufrüsten müssen, gibt es zwei Lösungen: Wählen Sie zwei optische QSFP-SR4-40G-Module, ersetzen Sie die beiden vorherigen LC-Faser-Jumper durch MTP-Jumper und die Glasfaserverteilung Die Box muss durch eine Adapterplatte ersetzt werden, und dann muss die Adapterplatte mit dem Original-MTP-Jumper verbunden werden. Wenn Sie zwei optische QSFP-BD-40G-Module verwenden, müssen Sie die Module nur an beiden Enden austauschen und andere Geräte können wiederverwendet werden, ohne das bestehende 10G-Verkabelungsmuster zu ändern.
